一、Jenkins Master/Slave 是什么？ ​

Jenkins Master/Slave 作用 ​

  • Jenkins 的 Master/Slave 机制除了可以并发的执行构建任务，加速构建以外。

  • 还可以用于分布式自动化测试，当自动化测试代码非常多或者是需要在多个浏览器上并行的时候，可以把测试代码划分到不同节点上运行，从而加速自动化测试的执行。

Jenkins Master/Slave 各自职责 ​

  • **Master：**Jenkins 服务器，主要是处理调度构建作业，把构建分发到 Slave节点实际执行，监视Slave节点的状态。当然，也并不是说Master节点不能跑任务。构建结果和构建产物最后还是传回到Master节点，

    • 比如说在jenkins工作目录下面的workspace内的内容，在Master节点照样是有一份的。

  • **Slave：**执行机(奴隶机)。执行Master分配的任务，并返回任务的进度和结果。

Jenkins Master/Slave 原理 ​

  • Master 提供 web 接口 让用户来管理Job和Slave，Job可以运行在Master本机或者被分配到Slave上运行。

  • 一个Master可以关联多个Slave用来为不同的Job或相同的Job的不同配置来服务。

二、添加 Agent 节点 ​

1. 添加 Agent 节点 ​

  • 点击选择 “Manage Jenkins” ->“Manage Nodes and Clouds”
jenkins_manage_node
  • 点击 “新建节点”

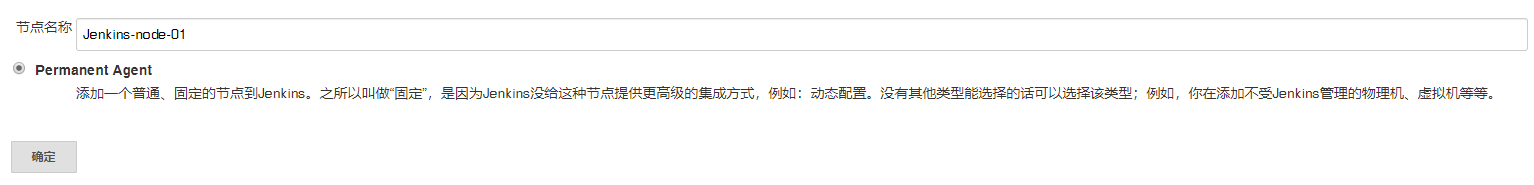

  • 填写节点名称 “Jenkins-node-01”，然后勾选为 “固定节点”。
  • 点击“确定”。

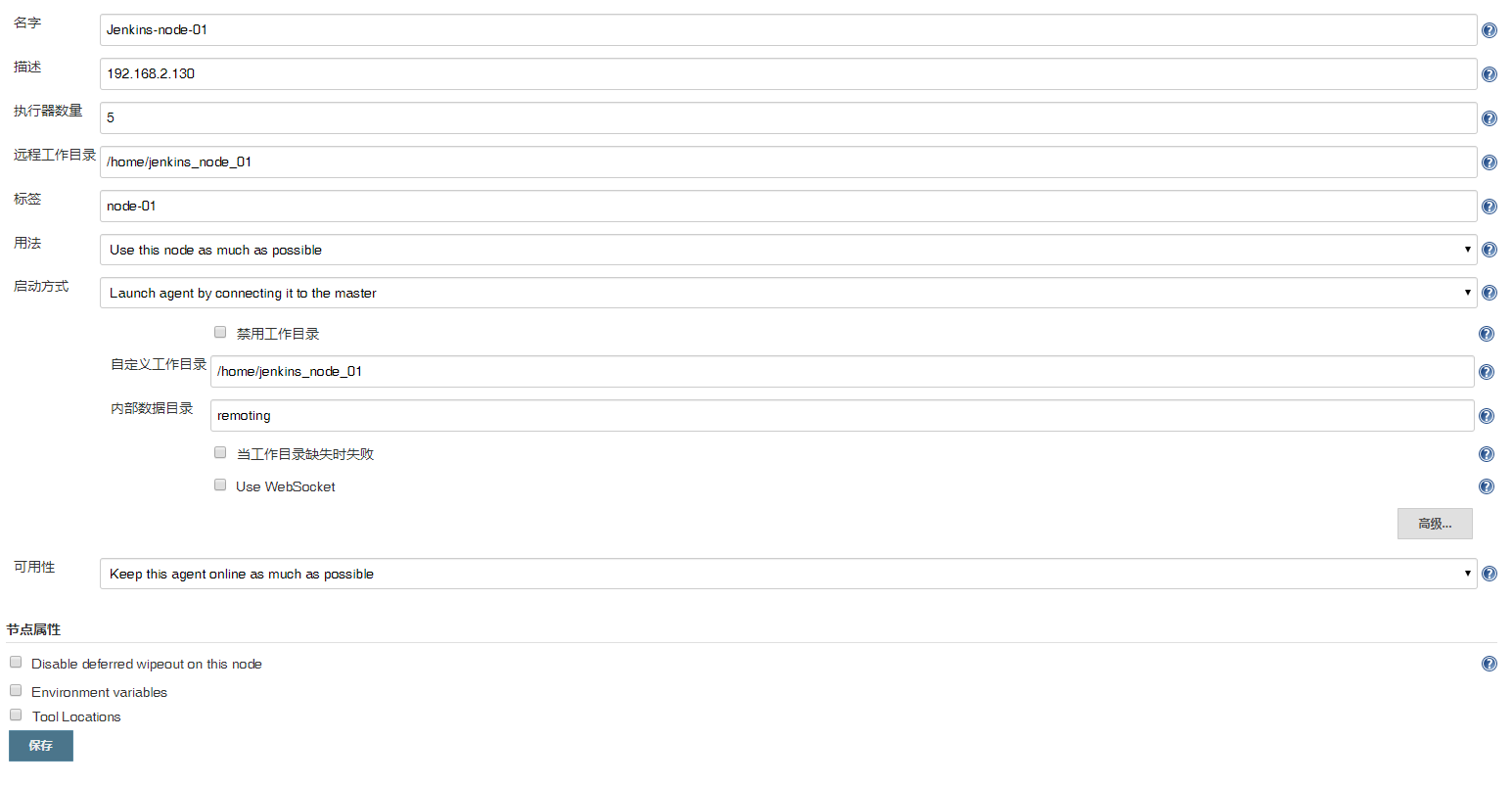

  • 填写以下信息, 点击“保存”，如下图：

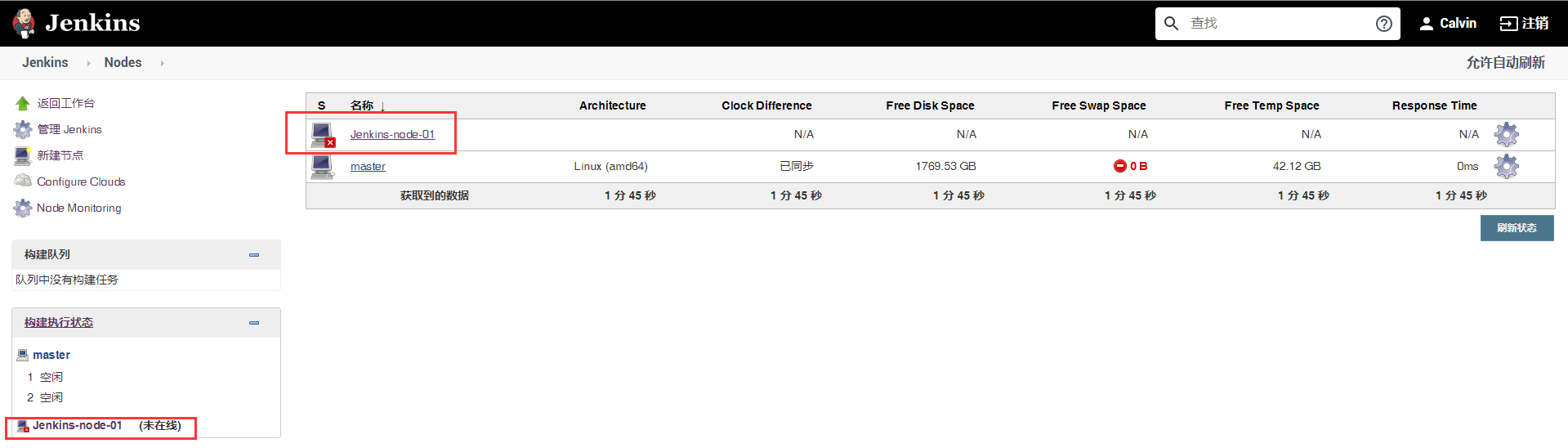

  • 可以看到当前 Jenkins-node-01 节点是“未在线”。

2. 固定 Mater 节点代理端口，让 Agent 节点加入进来。 ​

  • 点击选择“Manage Jenkins” , 进入 “Configure Clobal Security” 全局安全配置

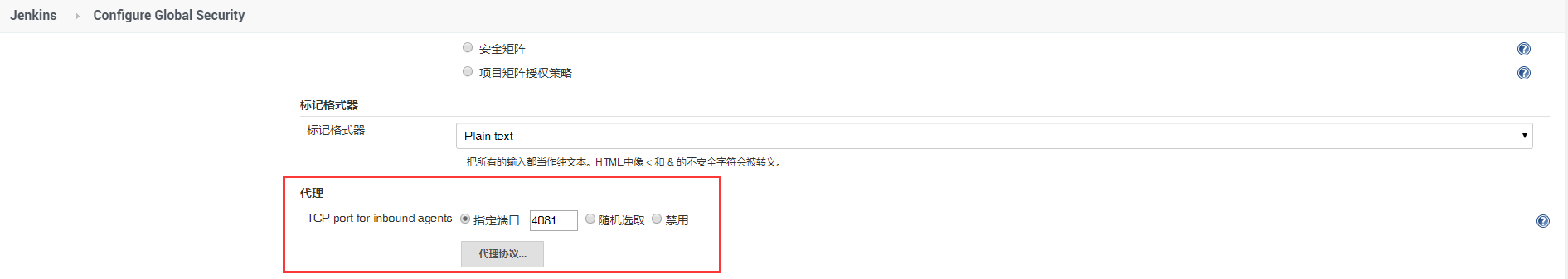

    • 代理：设置TCP 端口固定为 4081

3. 配置和启动新添加的节点 ​

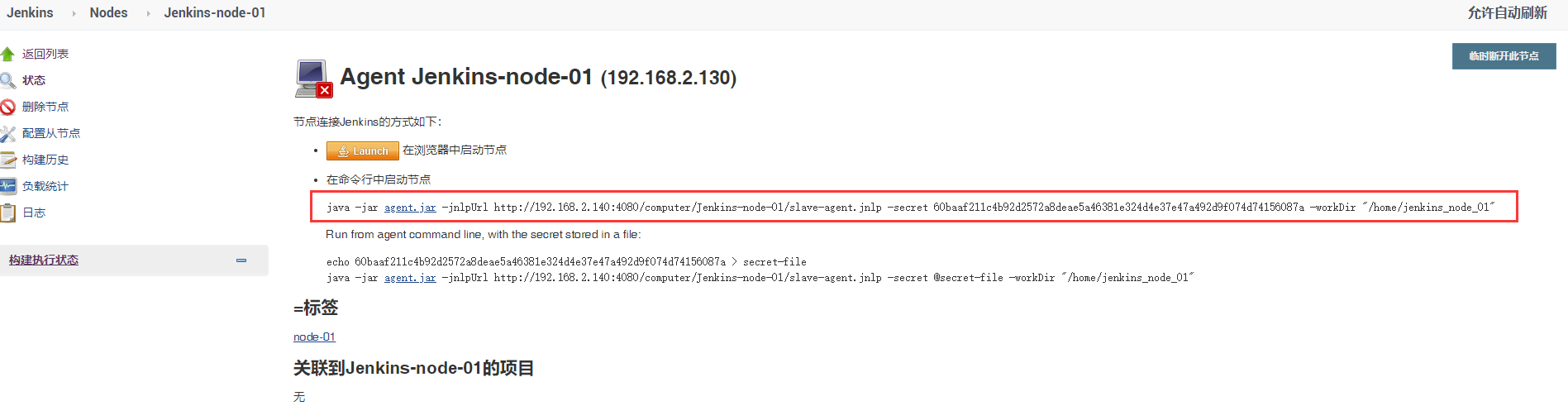

  • 点击上图 红色框中 “Jenkins-node-01”，复制以下命令到新增节点的服务器(192.168.2.130)中。

  • 在 “Jenkins-node-01”节点(192.168.2.130)服务中，创建工作目录“/home/jenkins_node_01”。

    bash
    # 创建工作目录
$ mkdir -p /home/jenkins_node_01

# 给该目录授权
$ chmod 777 /home/jenkins_node_01

# 创建一个存放安装包目录
$ mkdir -p /home/install_package

# 下载master 中 agent.jar 包, 放入到 install_package 下
$ cd /home/install_package && wget http://192.168.2.140:4080/jnlpJars/agent.jar

# 创建 init_start.sh 脚本在/home/jenkins_node_01 目录
$ touch init_start.sh && mv init_start.sh /home/jenkins_node_01

# 编写脚本
$ vim /home/jenkins_node_01/init_start.sh

---------------------------------- 编写脚本内容，如下： --------------------------------------
# !/bin/bash
nohup java -jar /home/install_package/agent.jar -jnlpUrl http://192.168.2.140:4080/computer/Jenkins-node-01/slave-agent.jnlp -secret 60baaf211c4b92d2572a8deae5a46381e324d4e37e47a492d9f074d74156087a -workDir "/home/jenkins_node_01" &
-------------------------------------------------------------------------------------------

# 启动脚本
$ sh /home/jenkins_node_01/init_start.sh

    Warning 功能描述：

    • 使用 JNLP 协议添加 SLAVE
    • Jenkins 配置股东SLAVE 通信端口

    ​

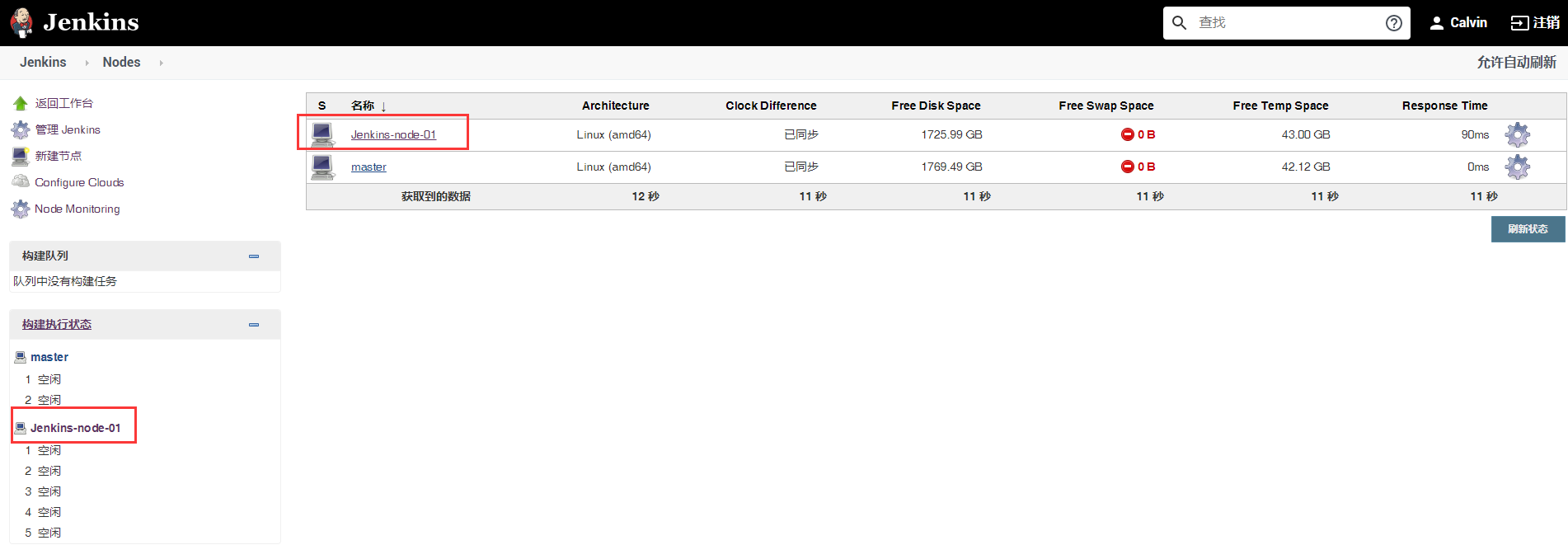

  • 成功后，如下图所示：
