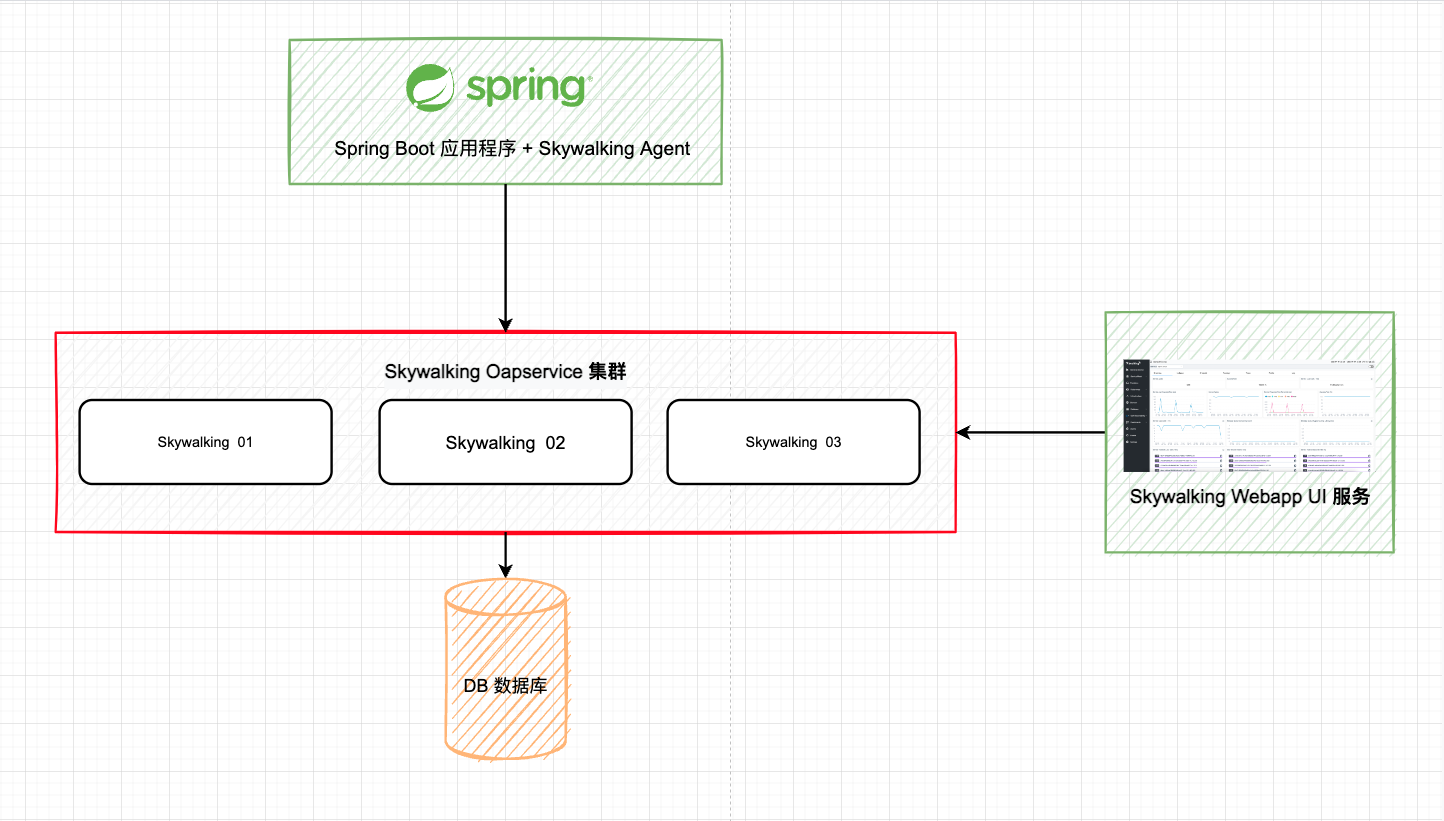

一、操作流程图 ​

  • SkyWalking Agent 和 业务系统 绑定在一起，负责 收集各种监控数据。
  • SkyWalking Oapservice 负责 处理监控数据, 通常 以集群的形式 存在。
    • 比如: 接收 SkyWalking Agent 的监控数据，并存储在数据库中;
      接收 SkyWalking Webapp 的前端请求，从数据库查询数据，并返回数据给前端;
  • SkyWalking Webapp 前端界面，用于 展示数据。
  • DB 数据库 用于 存储监控数据的数据库。
    • 比如：MySQL、Elasticsearch 等等；

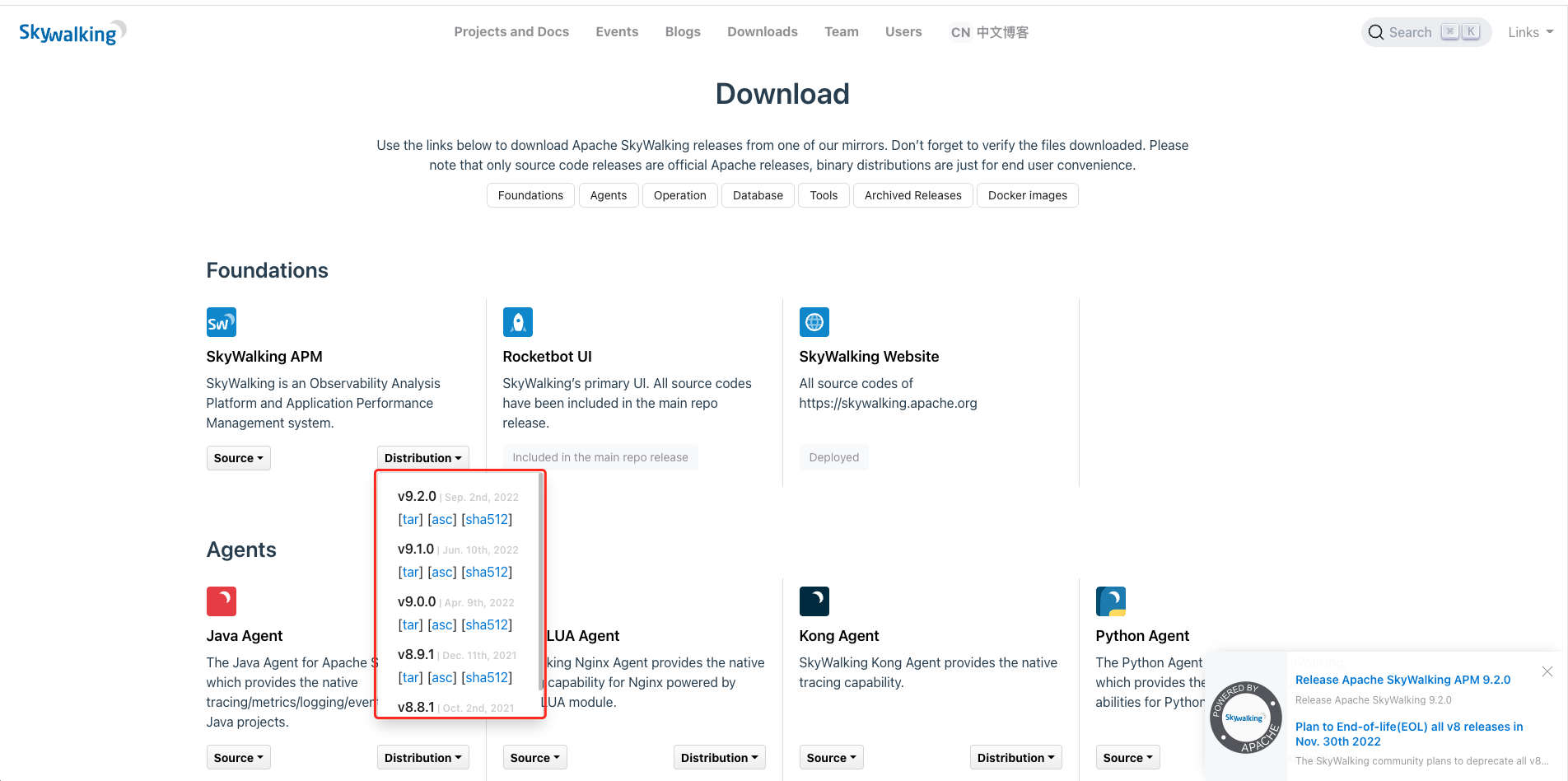

二、下载 SkyWalking 安装包 ​

下载地址 http://skywalking.apache.org/downloads/

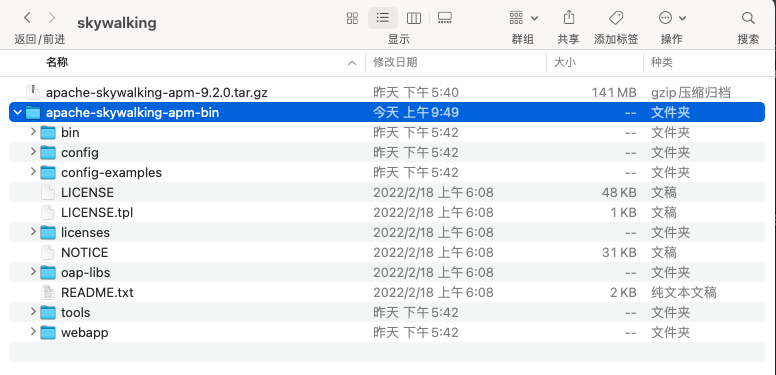

下载后，安装包后的目录:

  • bin: 启动脚本，一般使用 startup.* 来启动 WEB 页面 和 对应的 后台应用。
    • oapService: 使用 init模式启动；在此模式下，OAP服务器启动以执行初始化工作，然后退出。
    • oapServiceNoInit: 使用 no init 模式启动；在此模式下，OAP服务器启动不会初始化。
    • webappService: UI 前端的启动脚本。
    • startup: 组合脚本，同时启动 oapService.*、webappService.* 脚本。
  • config: 使用启动配置文件。
  • config-examples: 配置文件参考示例。
  • oap-libs: 后台应用的 JAR 包，以及它的依赖 JAR 包，里边有一个 server-starter-*.jar 启动程序文件。
  • tools: 数据生成工具脚本、代理文件导出工具脚本。
  • webapp: UI前端（WEB）页面, 里边有一个 skywalking-webapp.jar 启动程序文件。

注意事项: 运行环境要求

  • 至少 4核 CPU
  • 至少 4GB 内存

2.1 启动脚本 ​

  • window 启动 startup.bat
  • linux 或 Mac 启动 startup.sh

当前使用的是 Linux, 进入 /bin 目录, 执行命令:

shell
$ sh startup.sh

# 输出
SkyWalking OAP started successfully!
SkyWalking Web Application started successfully!

2.3 日志信息存储在 logs 目录 ​

  • 在安装包目录: logs
  • 启动成功后会启动2个服务:
    • 一个是 SkyWalking-oap-server启动后，会暴露 11800 和 12800 两个端口。
      • 11800 端口: 收集监控数据的端口。
      • 12800 端口: 接收前端请求的端口。
    • 一个是 SkyWalking-web-ui。
shell
$ ls -l

# 输出
-rw-r--r--@ 1 calvin  staff       0  9 26 10:48 oap.log
-rw-r--r--  1 calvin  staff  193245  9 26 10:48 skywalking-oap-server.log
-rw-r--r--@ 1 calvin  staff       0  9 26 10:48 webapp-console.log

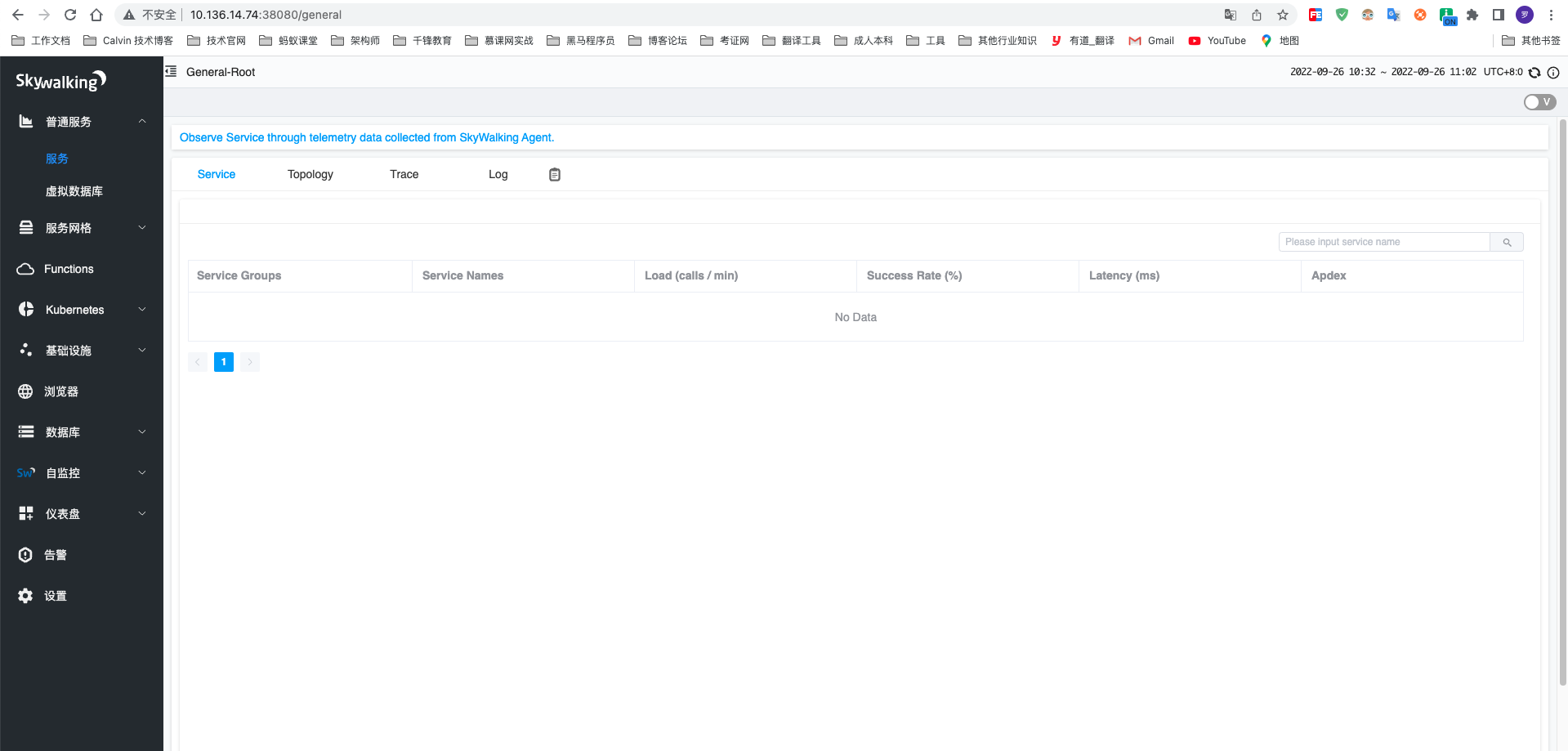

2.2 访问 SkyWalking Webapp UI ​

  • 默认访问端口为: 8080
  • 可以修改配置文件目录: /webapp/webapp.yml 为自定端口, 当前修改端口号为 38080
    • server.port：SkyWalking UI服务端口，默认是8080。
    • collector.ribbon.listOfServers：SkyWalking OAP服务地址数组，SkyWalking UI界面的数据是通过请求SkyWalking OAP服务来获得。

三、Docker Compose 安装 ​

3.1 拉取 GitHub 代码 ​

shell
$ git clone https://github.com/apache/skywalking-showcase.git

3.2 发布启动 ​

  • 拉取后，进入目录 skywalking-showcase 项目，执行 make 进行 dokcer 部署。
shell
# Deploy
make deploy.docker
# Undeploy
make undeploy.docker
# Redeploy
make redeploy.docker # equivalent to make undeploy.docker deploy.docker

官网参考地址: https://skywalking.apache.org/docs/skywalking-showcase/next/readme/#customization
